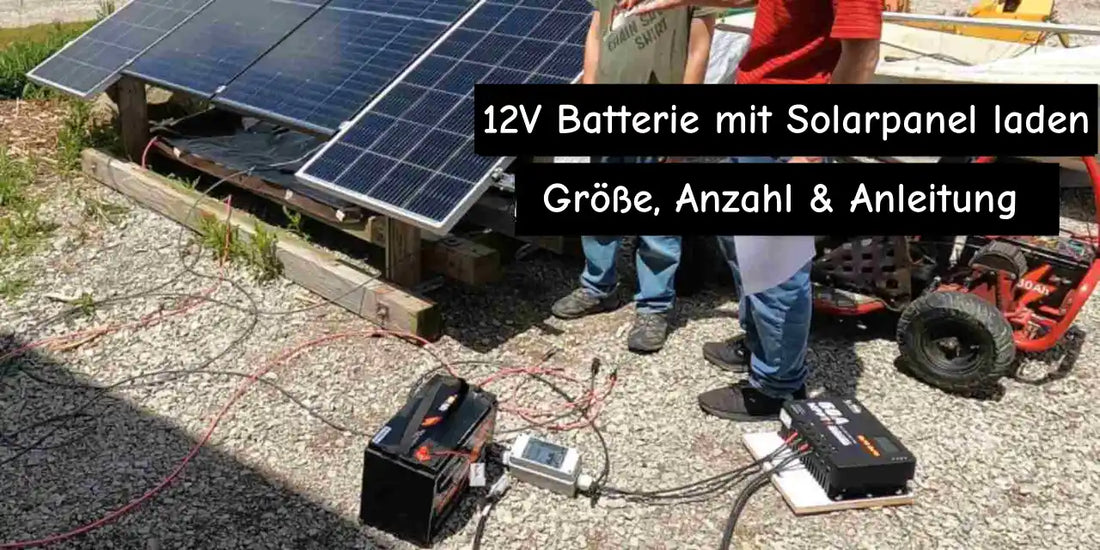

Eine 12V-Batterie mit Solarpanel zu laden, ist mit einem passenden Solarladeregler einfach und sicher. Welche Solarleistung benötigt wird, hängt vor allem von der Batteriekapazität, der gewünschten Ladezeit und den verfügbaren Sonnenstunden ab. Ob im Wohnmobil, Gartenhaus oder Off-Grid-System – in diesem Beitrag erfahren Sie, wie Sie die passende Größe und Anzahl der Solarpanels bestimmen und Ihre 12V-Batterie Schritt für Schritt mit Solar laden.
Welches Solarmodul braucht man zum Laden einer 12V-Batterie?
Für das Laden einer 12V-Batterie mit Solar sind vor allem drei Faktoren entscheidend: die Spannung des Solarmoduls, seine Leistung in Watt und die Kapazität der Batterie. Zusätzlich beeinflussen die verfügbaren Vollsonnenstunden und der verwendete Solarladeregler, wie schnell die Batterie tatsächlich geladen werden kann.
Worauf kommt es bei einem Solarpanel für eine 12V-Batterie an?
1. Spannung
Ein Solarpanel wird in der Regel nicht direkt an die 12V-Batterie angeschlossen, sondern über einen passenden Solarladeregler. Deshalb muss das Panel nicht exakt 12V liefern. Entscheidend sind vor allem die Arbeitsspannung (Vmp) und die Leerlaufspannung (Voc) des Solarmoduls sowie der zulässige PV-Eingangsbereich des Ladereglers.
Viele sogenannte 12V-Solarmodule arbeiten mit einer höheren Modulspannung als die Batterie selbst. Bei einem MPPT-Laderegler kann auch eine höhere PV-Spannung genutzt werden, solange die zulässigen Eingangsgrenzen des Reglers eingehalten werden.
📌 Beispiel:
Bei einer 12V-Batterie mit 100Ah bestimmt die Kapazität nicht die erforderliche Panelspannung. Prüfen Sie stattdessen, ob Vmp und Voc des Solarmoduls zum verwendeten Laderegler passen und dieser für das Laden einer 12V-Batterie ausgelegt ist.
2. Leistung
Die Leistung eines Solarpanels wird in Watt (W) angegeben und bestimmt, wie viel Solarenergie unter bestimmten Bedingungen erzeugt werden kann. Bei vergleichbarer Sonneneinstrahlung kann eine höhere Panelleistung die Ladezeit verkürzen – vorausgesetzt, Laderegler und Batterie sind für die entsprechenden Werte ausgelegt.
Eine zu hohe Panelleistung führt bei einem korrekt dimensionierten und eingestellten Laderegler nicht automatisch zu einer Überladung der Batterie. Entscheidend ist, dass die zulässige PV-Spannung und der maximale Ladestrom des Systems eingehalten werden.
Bei einer 12V-Batterie mit 20Ah liegt der Energieinhalt je nach Batterietyp ungefähr bei 240 bis 256Wh. Ein 20W-Solarpanel benötigt daher selbst unter idealen Bedingungen mehr als 12 Stunden bei voller Nennleistung. Mit einem 50W-Panel liegt der theoretische Wert bei etwa 5 Stunden. In der Praxis verlängert sich die Ladezeit durch schwankende Sonneneinstrahlung und Systemverluste.
Typische Solarleistungen bei 4,5 Vollsonnenstunden:
- 150W Solarpanel: theoretisch bis zu 675Wh Solarenergie pro Tag
- 200W Solarpanel: theoretisch bis zu 900Wh Solarenergie pro Tag
- 400W Solarpanel: theoretisch bis zu 1.800Wh Solarenergie pro Tag
Die tatsächliche Energieausbeute fällt je nach Wetter, Ausrichtung, Temperatur und Systemverlusten geringer aus.
3. Amperestunden (Ah)
Amperestunden geben die elektrische Kapazität einer Batterie an. Bei der Dimensionierung des Solarpanels hilft der Ah-Wert dabei, zusammen mit der Batteriespannung den Energieinhalt in Wattstunden zu bestimmen.
📌 Beispiel:
Eine 100Ah-Batterie kann theoretisch beispielsweise 5A über 20 Stunden liefern. Bei einer 12,8V-100Ah-LiFePO4-Batterie beträgt der rechnerische Energieinhalt:
100Ah × 12,8V = 1.280Wh
Die tatsächlich nutzbare Energie und Laufzeit hängen unter anderem vom Batterietyp, der Last und den Betriebsbedingungen ab.
Für die erste Abschätzung der benötigten Panelgröße können Sie folgende Formeln verwenden:
Energieinhalt der Batterie (Wh) = Batteriekapazität (Ah) × Batteriespannung (V)
Theoretische Solarleistung (W) = nachzuladende Energie (Wh) ÷ Vollsonnenstunden (h)
Dabei sind Vollsonnenstunden nicht mit den gesamten Tageslichtstunden gleichzusetzen. Sie beschreiben die tägliche Sonneneinstrahlung umgerechnet auf Stunden mit voller Nennleistung des Solarpanels.
📌 Rechenbeispiel für eine 100Ah-Batterie:
Eine 12,8V-100Ah-LiFePO4-Batterie besitzt rechnerisch 1.280Wh Energie.
Bei 4,5 Vollsonnenstunden ergibt sich:
1.280Wh ÷ 4,5h ≈ 284W
284W sind jedoch nur ein theoretischer Mindestwert ohne Verluste. In der Praxis sollte zusätzliche Solarleistung eingeplant werden, da Wetter, Temperatur, Ausrichtung, Laderegler und Kabelverluste die tatsächliche Ladeleistung reduzieren.
Ein 150W-Solarpanel würde bei 4,5 Vollsonnenstunden theoretisch nur etwa 675Wh erzeugen und reicht daher in der Regel nicht aus, um eine vollständig entladene 100Ah-LiFePO4-Batterie innerhalb eines Tages vollständig aufzuladen.
Welche Solarpanel-Größe braucht eine 12V-Batterie?
Die folgende Tabelle bietet Richtwerte für die Dimensionierung von Solarmodulen für LiTime 12V-Lithium-Tiefzyklusbatterien. Dabei wird von etwa 4,5 Stunden effektiver Sonneneinstrahlung pro Tag ausgegangen. Die tatsächliche erforderliche Solarleistung kann je nach Batteriemodell, Ladezustand, Wetterbedingungen und Systemverlusten abweichen.
| Batteriekapazität | Richtwert für die Solarleistung |
|---|---|
| 12V 100Ah | ≥ 300W |
| 12V 200Ah | ≥ 800W |
| 12V 230Ah | ≥ 800W |
| 12V 280Ah | ≥ 1.200W |
| 12V 300Ah | ≥ 1.200W |
| 12V 400Ah | ≥ 1.600W |
| 12V 460Ah | ≥ 1.900W |
| 12V 560Ah | ≥ 2.300W |
Beachten Sie zusätzlich die konkrete Ladeempfehlung des jeweiligen Batteriemodells sowie die zulässigen Werte des Solarladereglers.
Nachdem die benötigte Gesamtleistung bestimmt wurde, lässt sich daraus auch die Anzahl der Solarpanels ableiten:
Anzahl der Solarpanels = benötigte Gesamtleistung ÷ Leistung eines Solarpanels
📌 Beispiel:
Werden insgesamt 800W Solarleistung benötigt und Sie verwenden 200W-Solarmodule, sind vier Panels erforderlich:
800W ÷ 200W = 4 Solarpanels
Was braucht man, um eine 12V-Batterie mit Solarpanel zu laden?
Um eine 12V-Batterie mit einem Solarpanel sicher zu laden, benötigen Sie neben dem Solarmodul einen passenden Solarladeregler sowie geeignete Kabel und Steckverbinder. Ein Wechselrichter ist nur erforderlich, wenn später 230V-Wechselstromgeräte über die Batterie betrieben werden sollen.
- Solarmodul: Es erzeugt den Solarstrom und ist beispielsweise als monokristallines, polykristallines oder flexibles Modul erhältlich. Leistung und Spannung des Panels müssen zum Solarladeregler und zum Batteriesystem passen.
- Solarladeregler: Er regelt Spannung und Ladestrom zwischen Solarmodul und Batterie und schützt die Batterie vor Überladung. Je nach Modell können zusätzliche Funktionen wie ein Lastausgang mit Tiefentladungsschutz vorhanden sein. Für 12V-Systeme kommen insbesondere PWM- oder MPPT-Laderegler zum Einsatz.
- Batterie: Je nach Anwendung können beispielsweise Blei-Säure-, AGM-, Gel- oder LiFePO4-Batterien verwendet werden. Entscheidend ist, dass das Ladeprofil des Solarladereglers zum jeweiligen Batterietyp passt.
- Wechselrichter (optional): Wenn Sie 230V-Wechselstromgeräte betreiben möchten, wandelt ein Wechselrichter den Gleichstrom der Batterie in Wechselstrom um. Für den eigentlichen Ladevorgang der Batterie mit Solar ist er nicht erforderlich.
- Kabel und Steckverbinder: Sie verbinden Solarmodul, Solarladeregler und Batterie miteinander. Kabelquerschnitt, Steckverbinder und Absicherung sollten für die jeweilige Spannung und Stromstärke des Systems ausgelegt sein.
12V-Batterie mit Solar laden: Einstellungen nach Batterietyp
Die richtigen Ladeeinstellungen hängen vom jeweiligen Batterietyp ab. Verwenden Sie am Solarladeregler ein passendes Ladeprofil und beachten Sie insbesondere die vom Batteriehersteller empfohlenen Werte für Ladespannung, Ladestrom und Temperaturbereich.
1. Allgemeine Regeln für das Laden mit Solar
- Passenden Solarladeregler verwenden: Zwischen Solarmodul und Batterie sollte ein geeigneter PWM- oder MPPT-Laderegler eingesetzt werden. Er regelt Spannung und Ladestrom und schützt die Batterie vor Überladung. Ein MPPT-Regler kann insbesondere bei höheren Modulspannungen die verfügbare Solarleistung effizient nutzen.
- Spannung richtig abstimmen: Ein Solarmodul muss nicht pauschal eine Nennspannung von 18–20V besitzen. Entscheidend ist, dass Arbeitsspannung (Vmp) und Leerlaufspannung (Voc) innerhalb des zulässigen PV-Eingangsbereichs des Ladereglers liegen und dieser für eine 12V-Batterie geeignet ist.
- Temperaturgrenzen beachten: Der zulässige Temperaturbereich beim Laden unterscheidet sich je nach Batterietyp und Modell. Verwenden Sie daher die Herstellerangaben des Akkus und gegebenenfalls die Temperaturkompensation beziehungsweise den integrierten Temperaturschutz des Ladereglers oder BMS.
2. Ladeeinstellungen nach Batterietyp
a) Blei-Säure-Batterien (Nasszellen)
- Ladephasen: Blei-Säure-Batterien werden typischerweise über Bulk-, Absorptions- und Float-Phasen geladen. Die genauen Spannungswerte richten sich nach dem jeweiligen Hersteller und Batteriemodell.
- Ausgleichsladung: Eine Equalization sollte nur durchgeführt werden, wenn sie vom Hersteller für die jeweilige Nassbatterie vorgesehen ist. Während des Ladens ist auf ausreichende Belüftung zu achten, da Gase entstehen können.
- Entladetiefe: Häufige Tiefentladungen können die Lebensdauer verkürzen. Für eine lange Lebensdauer sollte die empfohlene Entladetiefe des Herstellers eingehalten werden.
b) AGM-Batterien
- Ladespannung: AGM-Batterien benötigen ein für AGM geeignetes Ladeprofil. Häufig liegen die empfohlenen Ladespannungen im Bereich von etwa 14,4–14,7V, die genauen Werte können jedoch je nach Hersteller abweichen.
- Ladestrom: Der maximal zulässige Ladestrom sollte dem Datenblatt der Batterie entnommen werden; ein pauschaler C-Wert gilt nicht für alle AGM-Batterien.
- Equalization: Eine klassische Ausgleichsladung mit erhöhter Spannung ist bei vielen AGM-Batterien nicht vorgesehen und sollte nur durchgeführt werden, wenn der Hersteller dies ausdrücklich erlaubt.
c) LiFePO4-Batterien
- Ladeprofil: Verwenden Sie ein geeignetes LiFePO4-Ladeprofil. Bei vielen LiTime 12V-LiFePO4-Batterien liegt die empfohlene Ladespannung bei etwa 14,4V ± 0,2V. Maßgeblich sind jedoch immer die Angaben des jeweiligen Batteriemodells.
- Float-Ladung: Ob und mit welcher Spannung eine Float-Phase verwendet wird, hängt von Batterie und Laderegler ab. Deshalb sollte sie nicht pauschal deaktiviert oder vorgeschrieben werden.
- Temperatur: Viele LiFePO4-Batterien ohne Selbstheizung dürfen bei Zelltemperaturen unter 0°C nicht geladen werden. Modelle mit Niedrigtemperaturschutz oder Selbstheizung können davon abweichende Betriebsbereiche besitzen.
- Ladezustand: Bei LiFePO4-Batterien lässt sich der Ladezustand aufgrund der relativ flachen Spannungskurve nicht zuverlässig aus einem einzelnen Spannungswert ableiten. Eine BMS- oder Shunt-basierte SoC-Anzeige ist dafür besser geeignet.
d) Gel-Batterien
- Ladeprofil: Gel-Batterien benötigen ein geeignetes Gel-Ladeprofil und reagieren empfindlich auf zu hohe Ladespannungen. Die konkreten Werte für Bulk-, Absorptions- und Float-Spannung sollten dem Datenblatt entnommen werden.
- Ladestrom: Auch der maximal zulässige Ladestrom ist modellabhängig und sollte nicht pauschal auf einen festen C-Wert begrenzt werden.
- Anwendung: Viele Gel-Deep-Cycle-Batterien sind vor allem für zyklische Anwendungen ausgelegt. Ob sie für hohe Startströme geeignet sind, hängt vom jeweiligen Batteriemodell ab.
12V Batterie mit Solarpanel laden: Schritt für Schritt Anleitung
Schritt 1: Das richtige Solarmodul wählen
Wählen Sie ein Solarmodul, dessen Leistung und elektrische Kennwerte zum Solarladeregler und zur 12V-Batterie passen. Die Wattzahl beeinflusst, wie viel Solarenergie zur Verfügung steht und damit auch, wie schnell die Batterie geladen werden kann. Entscheidend sind außerdem die Arbeitsspannung (Vmp), die Leerlaufspannung (Voc) und die zulässigen Eingangswerte des Ladereglers.
📌 Zum Beispiel:
- Ein 100W-Solarmodul kann bei guter Sonneneinstrahlung in einem 12V-System typischerweise einen Ladestrom von ungefähr 5–6A ermöglichen. Wie viel Batteriekapazität damit an einem Tag nachgeladen werden kann, hängt unter anderem von den Vollsonnenstunden und Systemverlusten ab.
- Ein 200W-Solarmodul kann entsprechend mehr Solarenergie bereitstellen und dadurch größere Batterien schneller nachladen, sofern Solarladeregler und Batterie für die Leistung ausgelegt sind.
Schritt 2: Laderegler mit der Batterie verbinden
Verbinden Sie zunächst den Solarladeregler mit der Batterie. Bei vielen Reglern ist dieser Schritt wichtig, damit das Gerät die Batteriespannung beziehungsweise die Systemspannung korrekt erkennen kann.
- Prüfen Sie vor dem Anschluss die Polarität von Batterie und Laderegler.
- Verbinden Sie das Pluskabel (+) des Ladereglers mit dem Pluspol der Batterie.
- Verbinden Sie das Minuskabel (–) des Ladereglers mit dem Minuspol der Batterie.
- Verwenden Sie die vom Hersteller empfohlene Absicherung und einen für den Ladestrom geeigneten Kabelquerschnitt.
Schritt 3: Solarmodul mit dem Laderegler verbinden
Nachdem der Laderegler mit der Batterie verbunden und die richtige Systemspannung erkannt wurde, kann das Solarmodul angeschlossen werden.
- Verbinden Sie das Pluskabel (+) des Solarmoduls mit dem entsprechenden PV-Plus-Eingang des Ladereglers.
- Verbinden Sie das Minuskabel (–) des Solarmoduls mit dem PV-Minus-Eingang.
- Stellen Sie sicher, dass Leerlaufspannung (Voc), Strom und Gesamtleistung der Solarmodule innerhalb der zulässigen Eingangswerte des Ladereglers liegen.
⚠️ Wichtiger Hinweis:
Bei vielen Solarladereglern mit automatischer Systemspannungserkennung wird zuerst die Batterie und anschließend das Solarmodul angeschlossen. Befolgen Sie jedoch immer die Anschlussreihenfolge und Sicherheitsvorgaben des jeweiligen Herstellers.
Schritt 4: Den Ladevorgang überwachen
Nach dem Anschluss übernimmt der Solarladeregler die Steuerung des Ladevorgangs. Je nach Modell können Sie über Display oder App beispielsweise Batteriespannung, Ladestrom und Solarleistung überwachen.
Der genaue Ladezustand (State of Charge, SoC) wird nicht von jedem Solarladeregler direkt ermittelt. Bei kompatiblen Systemen kann er über das BMS der Batterie oder einen separaten Batteriemonitor angezeigt werden.
Fazit
Eine 12V-Batterie mit Solarpanel zu laden, erfordert vor allem die richtige Abstimmung von Batteriekapazität, Solarleistung und Solarladeregler. Wie groß das Solarmodul sein sollte und wie schnell die Batterie geladen wird, hängt zusätzlich von den verfügbaren Vollsonnenstunden und den Systemverlusten ab.
Wer diese Faktoren berücksichtigt und die Ladeparameter auf den jeweiligen Batterietyp abstimmt, kann eine 12V-Batterie im Wohnmobil, beim Camping oder in einem Off-Grid-System sicher und effizient mit Solar laden.
