Die Batteriespannung ist ein wichtiger Anhaltspunkt, um den Ladezustand einer Batterie einzuschätzen. Je nach Batterietyp – etwa LiFePO4, AGM oder Gel – unterscheiden sich die typischen Spannungswerte jedoch deutlich. Ob im Wohnmobil, in der Solaranlage oder in anderen Anwendungen: Wer den Zusammenhang zwischen Spannung und Ladezustand kennt, kann den Batteriezustand besser beurteilen und die Batterie sachgerecht nutzen.
In diesem Artikel erfahren Sie, wie Sie den Ladezustand Ihrer Batterie anhand der Spannung richtig einschätzen können. Dazu finden Sie Ladezustand-Tabellen für 12V-, 24V-, 48V- und 72V-Batterien sowie Vergleichswerte für LiFePO4-, AGM- und Gel-Batterien. Außerdem erklären wir wichtige Einflussfaktoren und zeigen, wie Sie die Batteriespannung richtig messen. Besonders bei LiFePO4-Batterien dient die Spannung jedoch nur als Orientierung, da sich der Ladezustand aufgrund der flachen Spannungskurve nicht immer präzise allein über die Spannung bestimmen lässt.
- 1. Was ist eine Ladezustand-Batterie-Tabelle?
- 2. Verschiedene Batterietypen: LiFePO4, AGM und Gel
- 3. LiFePO4-Ladespannungskurve: Spannung und Ladezustand verstehen
- 4. LiFePO4 Spannung Ladezustand Tabelle für 12V und 24V
- 5. LiFePO4 Spannung Ladezustand Tabelle für 48V und 72V
- 6. Ladezustand Batterie Tabelle AGM 12V & 24V
- 7. Ladezustand Gel-Batterie Tabelle 12V & 24V
- 8. Batterie-Ladezustand messen: Batteriespannung richtig prüfen
- 9. FAQs zu Batteriespannung und Ladezustand
- 10. Fazit: Batterie-Ladezustand anhand der Spannung einschätzen
Was ist eine Ladezustand-Batterie-Tabelle?
Eine Ladezustand-Batterie-Tabelle zeigt, welcher Ladezustand (State of Charge, SOC) ungefähr einer bestimmten Batteriespannung entspricht. Sie hilft dabei, den Ladezustand einer Batterie anhand der gemessenen Spannung einzuschätzen. Besonders wichtig ist dabei die Ruhespannung, da aktive Ladung oder angeschlossene Verbraucher den Messwert beeinflussen können.
Die Beziehung zwischen Batteriespannung und Ladezustand unterscheidet sich je nach Batterietyp. LiFePO4-, AGM- und Gel-Batterien haben jeweils unterschiedliche typische Spannungswerte. Bevor Sie die folgenden Tabellen verwenden, sollten Sie daher zunächst bestimmen, welchen Batterietyp Sie messen möchten.
Verschiedene Batterietypen: LiFePO4, AGM und Gel
Der Batterietyp ist entscheidend für die richtige Einschätzung des Ladezustands, da LiFePO4-, AGM- und Gel-Batterien unterschiedliche Spannungsverläufe und typische Ruhespannungen aufweisen.
LiFePO4-Batterie
Eine LiFePO4-Batterie (Lithium-Eisenphosphat-Batterie) ist eine spezielle Art von Lithium-Batterie, die Lithium-Eisenphosphat als Kathodenmaterial verwendet. Sie zeichnet sich durch hohe Sicherheit, lange Lebensdauer und eine stabile Spannung während eines großen Teils des Entladevorgangs aus. Gerade wegen dieser flachen Spannungskurve lässt sich der Ladezustand bei LiFePO4-Batterien allein anhand der Spannung nur näherungsweise bestimmen. LiFePO4-Batterien werden häufig in Wohnmobilen, Solaranlagen, Booten und anderen Energiespeichersystemen eingesetzt.
Gel-Batterie
Eine Gel-Batterie ist eine Blei-Säure-Batterie, bei der der Elektrolyt in Gel gebunden ist. Dadurch ist sie auslaufsicher und weitgehend wartungsfrei. Gel-Batterien werden unter anderem in Solaranlagen, Wohnmobilen und Notstromsystemen eingesetzt. Ihr Ladezustand lässt sich anhand der Ruhespannung vergleichsweise gut einschätzen.
AGM-Batterie
Eine AGM-Batterie (Absorbent Glass Mat) ist eine Blei-Säure-Batterie, bei der der Elektrolyt in Glasfasermatten gebunden wird. Sie ist wartungsarm, vibrationsfest und eignet sich gut für Anwendungen mit hohen Start- oder Leistungsanforderungen, beispielsweise in Fahrzeugen, Wohnmobilen und Motorrädern. Auch bei AGM-Batterien kann die Ruhespannung als Orientierung für den Ladezustand dienen.
Mehr erfahren:
AGM vs. Gel-Batterie fürs Wohnmobil: Welche ist die bessere Wahl?
AGM-Batterie Nachteile im Vergleich: Boot, Auto & Camping-Probleme
LiFePO4-Ladespannungskurve: Spannung und Ladezustand verstehen
Die Spannung einer LiFePO4-Batterie verändert sich während des Ladens abhängig vom Ladezustand (State of Charge, SOC), verläuft jedoch über einen großen Bereich vergleichsweise flach. Die LiFePO4-Ladespannungskurve zeigt, wie sich die Batteriespannung in den verschiedenen Ladephasen verändert und welchen Einfluss Ladestrom und Ladezustand darauf haben.
LiFePO4-Batterien werden üblicherweise nach dem CC/CV-Verfahren geladen, das aus einer Konstantstrom- und einer Konstantspannungsphase besteht:
- Konstantstromphase (CC, Constant Current) – Die Batterie wird mit einem konstanten Strom geladen, während die Spannung allmählich ansteigt.
- Konstantspannungsphase (CV, Constant Voltage) – Sobald die vorgegebene Ladespannung erreicht ist, wird diese Spannung konstant gehalten und der Ladestrom nimmt schrittweise ab. Bei einer 12V-LiFePO4-Batterie kann die Ladespannung je nach Hersteller und Modell beispielsweise bis zu 14,6 V betragen.
Die Batteriespannung verändert sich mit dem Ladezustand nicht linear. Besonders im mittleren SOC-Bereich bleibt die LiFePO4-Spannungskurve relativ flach, sodass kleine Spannungsunterschiede keinen präzisen Rückschluss auf den Ladezustand ermöglichen. Nahe der vollständigen Ladung oder Entladung verändert sich die Spannung dagegen deutlicher. Daher dienen die Werte in einer LiFePO4 Ladezustand Tabelle vor allem als Orientierung. Für eine genauere Überwachung des Ladezustands empfiehlt sich ein BMS (Batteriemanagementsystem) oder ein geeigneter Batterie-Monitor.
LiFePO4 Spannung Ladezustand Tabelle für 12V und 24V
Mit einer LiFePO4 Spannung Ladezustand Tabelle lässt sich der Ladezustand einer 12V- oder 24V-LiFePO4-Batterie anhand ihrer Spannung grob einschätzen. Die folgenden Werte dienen als Orientierung und beziehen sich möglichst auf die Ruhespannung, also auf eine Batterie ohne aktive Ladung und ohne größere angeschlossene Verbraucher.
12V- und 24V-Systeme gehören zu den häufig verwendeten LiFePO4-Batteriesystemen. Beachten Sie jedoch, dass die Spannungskurve von LiFePO4-Batterien besonders im mittleren Ladebereich relativ flach verläuft. Temperatur, Last, Batteriemodell und BMS-Einstellungen können die gemessene Spannung zusätzlich beeinflussen.
| Ladezustand (SOC) | 12V Batteriespannung (V) | 24V Batteriespannung (V) | Beschreibung |
|---|---|---|---|
| 100% | 13.6 | 27.2 | Vollständig geladen |
| 90% | 13.4 | 26.8 | Hoher Ladezustand |
| 80% | 13.3 | 26.6 | Hoher Ladezustand |
| 70% | 13.2 | 26.4 | Mittlerer bis hoher Ladezustand |
| 60% | 13.1 | 26.2 | Mittlerer Ladezustand |
| 50% | 13.0 | 26.0 | Mittlerer Ladezustand |
| 40% | 13.0 | 26.0 | Mittlerer bis niedriger Ladezustand |
| 30% | 12.9 | 25.8 | Niedriger Ladezustand |
| 20% | 12.8 | 25.6 | Niedriger Ladezustand, Nachladen empfohlen |
| 10% | 12.0 | 24.0 | Sehr niedriger Ladezustand |
| 0% / Entladegrenze | 10.0 | 20.0 | Technische Untergrenze, BMS-Abschaltung möglich |
Die angegebenen Spannungswerte sind Richtwerte und können je nach Batterie und Messbedingungen abweichen. Besonders im mittleren SOC-Bereich lässt sich der genaue Ladezustand einer LiFePO4-Batterie allein anhand der Spannung nur eingeschränkt bestimmen.
Wenn Sie nach einer passenden Batterie suchen, entdecken Sie unsere 12V LiFePO4 Batterien von LiTime – ideal für Wohnmobile, Solaranlagen und Off-Grid-Systeme.
LiFePO4 Spannung Ladezustand Tabelle für 48V und 72V
Auch bei 48V- und 72V-LiFePO4-Systemen lässt sich der Ladezustand anhand der Batteriespannung grob einschätzen. Ein typisches 48V-LiFePO4-System besteht aus 16 in Reihe geschalteten Zellen und hat eine Nennspannung von 51,2 V. Bei höheren Spannungssystemen hängt die tatsächliche Nennspannung von der Anzahl der in Reihe geschalteten Zellen ab. Die folgenden Werte dienen daher als Orientierung.
48V-LiFePO4-Batterien werden häufig in Solarsystemen, USV-Anwendungen, E-Bikes und Golfcarts eingesetzt. Systeme der 72V-Klasse kommen unter anderem bei Elektromotorrädern und industriellen Anwendungen zum Einsatz. Wie bei 12V- und 24V-Batterien können Temperatur, Last, Batteriemodell und BMS-Einstellungen die gemessene Spannung beeinflussen.
LiFePO4 Spannung Ladezustand Tabelle 48V
| Ladezustand (SOC) | 48V Batteriespannung (V) | Beschreibung |
|---|---|---|
| 100% | 54.4 | Vollständig geladen / hoher Ladezustand |
| 90% | 53.6 | Hoher Ladezustand |
| 80% | 53.2 | Hoher Ladezustand |
| 70% | 52.8 | Mittlerer bis hoher Ladezustand |
| 60% | 52.4 | Mittlerer Ladezustand |
| 50% | 52.0 | Mittlerer Ladezustand |
| 40% | 52.0 | Mittlerer bis niedriger Ladezustand |
| 30% | 51.6 | Niedriger Ladezustand |
| 20% | 51.2 | Niedriger Ladezustand, Nachladen empfohlen |
| 10% | 48.0 | Sehr niedriger Ladezustand |
| 0% / Entladegrenze | 40.0 | Technische Untergrenze, BMS-Abschaltung möglich |
LiFePO4 Spannung Ladezustand Tabelle 72V (24S)
Die folgende Tabelle bezieht sich auf ein 24S-LiFePO4-System mit 76,8 V Nennspannung. Die Bezeichnung „72V“ wird nicht bei allen Batteriesystemen für dieselbe Zellkonfiguration verwendet. Prüfen Sie daher vor der Anwendung der Tabelle immer die Nennspannung und das Datenblatt Ihrer Batterie.
| Ladezustand (SOC) | 72V / 76,8V Batteriespannung (V) | Beschreibung |
|---|---|---|
| 100% | 81.6 | Vollständig geladen / hoher Ladezustand |
| 90% | 80.4 | Hoher Ladezustand |
| 80% | 79.8 | Hoher Ladezustand |
| 70% | 79.2 | Mittlerer bis hoher Ladezustand |
| 60% | 78.6 | Mittlerer Ladezustand |
| 50% | 78.0 | Mittlerer Ladezustand |
| 40% | 78.0 | Mittlerer bis niedriger Ladezustand |
| 30% | 77.4 | Niedriger Ladezustand |
| 20% | 76.8 | Niedriger Ladezustand, Nachladen empfohlen |
| 10% | 72.0 | Sehr niedriger Ladezustand |
| 0% / Entladegrenze | 60.0 | Technische Untergrenze, BMS-Abschaltung möglich |
Bei einem 24S-LiFePO4-System liegt die maximale Ladeschlussspannung bei bis zu 87,6 V (24 × 3,65 V). Dieser Wert ist eine Ladespannung und sollte nicht mit der typischen Ruhespannung zur Einschätzung des Ladezustands verwechselt werden.
Ladezustand Batterie Tabelle AGM 12V & 24V
Der Ladezustand einer AGM-Batterie lässt sich anhand ihrer Ruhespannung grob einschätzen. Für möglichst aussagekräftige Werte sollte die Batterie vor der Messung nicht geladen oder stark belastet werden. Die folgenden Spannungswerte sind Richtwerte für AGM-Batterien und können je nach Hersteller, Temperatur und Batteriezustand leicht abweichen.
| Ladezustand (SOC) | 12V AGM-Ruhespannung | 24V AGM-Ruhespannung | Beschreibung |
|---|---|---|---|
| 100% | 13,00 V | 26,00 V | Vollständig geladen |
| 90% | 12,87 V | 25,75 V | Hoher Ladezustand |
| 80% | 12,75 V | 25,50 V | Hoher Ladezustand |
| 70% | 12,62 V | 25,24 V | Mittlerer bis hoher Ladezustand |
| 60% | 12,50 V | 24,99 V | Mittlerer Ladezustand |
| 50% | 12,37 V | 24,74 V | Teilweise entladen |
| 40% | 12,24 V | 24,49 V | Niedriger Ladezustand, Nachladen empfohlen |
| 30% | 12,12 V | 24,24 V | Niedriger Ladezustand, Nachladen empfohlen |
| 20% | 11,99 V | 23,98 V | Sehr niedriger Ladezustand |
| 10% | 11,87 V | 23,73 V | Nahezu entladen |
| 0% | 11,74 V | 23,48 V | Entladen – zeitnah aufladen |
Die Spannungswerte sollten als Richtwerte verstanden werden. Besonders bei AGM-Batterien beeinflussen Temperatur, Alter, vorherige Belastung und die Ruhezeit nach dem Laden das Messergebnis.
Wenn Sie statt einer AGM-Batterie ein Lithium-System für größere Anwendungen suchen, finden Sie in unseren 24V LiFePO4 Batterien passende Modelle für Wohnmobil-, Solar- und Off-Grid-Systeme.
Ladezustand Gel-Batterie Tabelle 12V & 24V
Der Ladezustand einer Gel-Batterie lässt sich anhand ihrer Ruhespannung relativ gut einschätzen. Die folgenden Werte beziehen sich auf die Leerlauf- beziehungsweise Ruhespannung einer Batterie ohne aktive Ladung oder Belastung. Temperatur, Alter und Zustand der Batterie können die gemessenen Werte beeinflussen.
| Ladezustand (SOC) | 12V Gel-Ruhespannung | 24V Gel-Ruhespannung | Beschreibung |
|---|---|---|---|
| 100% | ≥ 12,85 V | ≥ 25,70 V | Vollständig geladen |
| 75% | 12,65 V | 25,30 V | Hoher Ladezustand |
| 50% | 12,35 V | 24,70 V | Teilweise entladen |
| 25% | 12,00 V | 24,00 V | Niedriger Ladezustand, Nachladen empfohlen |
| 0% | 11,80 V | 23,60 V | Entladen – zeitnah aufladen |
Für eine möglichst zuverlässige Einschätzung sollte die Gel-Batterie vor der Spannungsmessung ausreichend ruhen. Die tatsächlichen Werte können je nach Hersteller und Batteriemodell leicht abweichen.
Welche Ladespannung braucht eine Gel-Batterie?
Die richtige Ladespannung einer 12V-Gel-Batterie hängt vom jeweiligen Hersteller und Batteriemodell ab. Bei gängigen Gel-Batterien liegt die Absorptionsspannung typischerweise etwa zwischen 14,1 und 14,4 V; bei einem 24V-System entsprechend etwa zwischen 28,2 und 28,8 V. Die Herstellerangaben der jeweiligen Batterie sollten immer Vorrang haben.
Batterie-Ladezustand messen: Batteriespannung richtig prüfen
Um den Ladezustand einer Batterie anhand der Spannung einzuschätzen, messen Sie möglichst ihre Ruhespannung mit einem Multimeter und vergleichen den Wert anschließend mit der passenden Ladezustand-Tabelle für den jeweiligen Batterietyp. Während des Ladens oder unter größerer Last kann die gemessene Spannung deutlich abweichen.
Wenn Sie die Batteriespannung mit einem Multimeter messen möchten, gehen Sie wie folgt vor:
Schritt 1. Batterie und Multimeter vorbereiten:
Schalten Sie nach Möglichkeit das Ladegerät und größere Verbraucher aus. Lassen Sie die Batterie vor der Messung kurz ruhen und stellen Sie das Multimeter auf Gleichspannung (DC/V⎓).
Schritt 2. Spannungsbereich wählen:
Wenn Ihr Multimeter keine automatische Bereichswahl hat, wählen Sie einen Messbereich, der über der maximal zu erwartenden Batteriespannung liegt. Bei einer 12V-Batterie eignet sich beispielsweise der 20-V-Bereich.
Schritt 3. Batteriepole identifizieren:
Lokalisieren Sie den positiven (+) und den negativen (−) Pol der Batterie.
Schritt 4. Messspitzen anschließen:
Berühren Sie mit der roten Messspitze den Pluspol (+) und mit der schwarzen Messspitze den Minuspol (−) der Batterie.
Schritt 5. Batteriespannung ablesen:
Lesen Sie den angezeigten Spannungswert auf dem Multimeter ab. Dieser Wert zeigt die aktuelle Batteriespannung zum Zeitpunkt der Messung.
Schritt 6. Ladezustand einschätzen:
Vergleichen Sie die gemessene Ruhespannung mit der passenden Ladezustand-Tabelle für Ihren Batterietyp. LiFePO4-, AGM- und Gel-Batterien weisen unterschiedliche typische Spannungswerte auf.
- Eine vollständig geladene 12V-Blei- oder AGM-Batterie liegt im Ruhezustand typischerweise ungefähr im Bereich von 12,7 bis 13,0 V.
- Eine vollständig geladene 12V-LiFePO4-Batterie liegt nach einer Ruhephase typischerweise ungefähr bei 13,4 bis 13,6 V. Während des Ladens kann die Spannung dagegen etwa 14,2 bis 14,6 V erreichen.

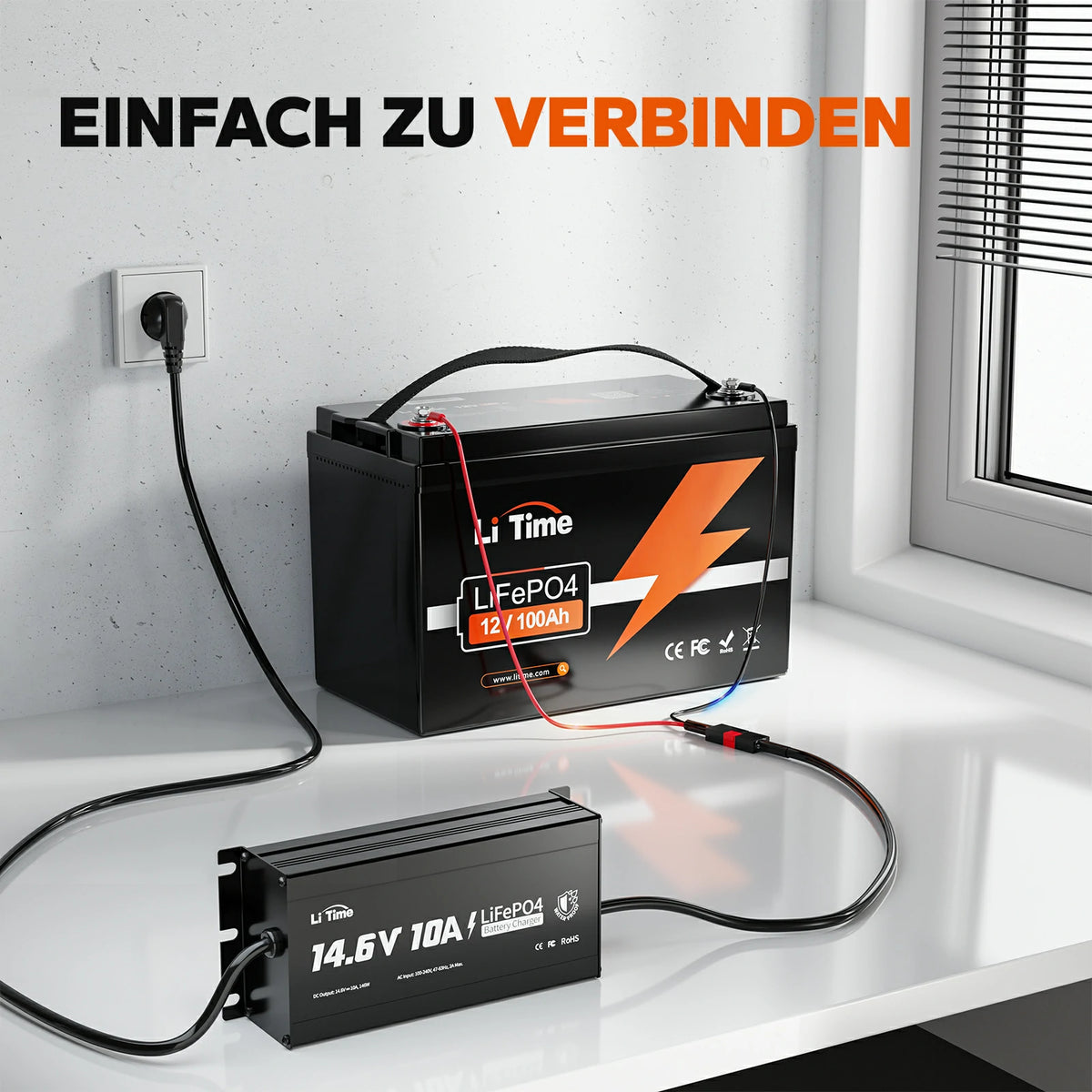

Für das optimale Laden Ihrer Batterie verwenden Sie am besten ein LiFePO4 Batterieladegerät von LiTime – abgestimmt auf die erforderliche Ladespannung von LiFePO4-Batterien.
FAQs zu Batteriespannung und Ladezustand
Bei welcher Spannung ist eine 12V-Batterie leer?
Eine 12V-Batterie ist nicht bei einem einheitlichen Spannungswert leer – der Wert hängt vom Batterietyp ab. Bei Blei-, AGM- und Gel-Batterien weist eine Ruhespannung von etwa 11,8 bis 12,0 V bereits auf einen sehr niedrigen Ladezustand hin. Bei einer 12V-LiFePO4-Batterie sind etwa 12,0 V ebenfalls ein Hinweis auf einen sehr niedrigen SOC; die BMS-Abschaltung kann je nach Modell erst bei einer noch niedrigeren Spannung erfolgen.
Wie viel Volt sollte eine 12V-Batterie haben?
Die typische Spannung einer 12V-Batterie hängt vom Batterietyp und davon ab, ob sie ruht oder gerade geladen wird. Eine vollständig geladene konventionelle 12V-Autobatterie liegt im Ruhezustand typischerweise bei etwa 12,7 V, eine AGM-Starterbatterie bei etwa 12,9 V. Eine vollständig geladene 12V-LiFePO4-Batterie liegt nach einer Ruhephase typischerweise ungefähr bei 13,4 bis 13,6 V. Während des Ladens können je nach Batterietyp deutlich höhere Spannungen auftreten.
Wie erkenne ich den Ladezustand einer Batterie?
Den Ladezustand können Sie grob bestimmen, indem Sie die Ruhespannung mit einem Multimeter messen und mit der passenden Ladezustand-Tabelle für den jeweiligen Batterietyp vergleichen. Bei Blei-, AGM- und Gel-Batterien liefert die Ruhespannung eine gute Orientierung. Bei LiFePO4-Batterien ist die Spannungsmethode aufgrund der flachen Spannungskurve weniger genau; für eine präzisere SOC-Anzeige eignet sich ein BMS oder ein Batterie-Monitor.
Was ist der beste Ladezustand für eine LiFePO4-Batterie?
Für eine lange Lebensdauer ist es sinnvoll, eine LiFePO4-Batterie im Alltag möglichst nicht dauerhaft an den oberen oder unteren Ladegrenzen zu betreiben. Wenn nicht die gesamte Kapazität benötigt wird, sind Bereiche wie etwa 20–80 % oder 10–90 % SOC besonders batterieschonend. Eine LiFePO4-Batterie darf jedoch grundsätzlich auch auf 100 % geladen werden. Für eine längere Lagerung empfiehlt sich häufig ein Ladezustand von etwa 50–60 %.
Wann ist eine 12V-Autobatterie voll geladen?
Eine vollständig geladene konventionelle 12V-Autobatterie hat nach einigen Stunden Ruhe typischerweise eine Spannung von etwa 12,7 bis 12,8 V. Bei einer AGM-Starterbatterie können etwa 12,9 V typisch sein. Liegt die Ruhespannung unter 12,4 V, ist der Ladezustand bereits deutlich reduziert; unter 12,0 V sollte die Batterie zeitnah geladen werden.
Ab wie viel Volt ist eine 12V-Batterie tiefentladen?
Für eine 12V-Batterie gibt es keine universelle Tiefentladungsgrenze, da sie vom Batterietyp und vom jeweiligen BMS beziehungsweise Hersteller abhängt. Bei Blei-, AGM- oder Gel-Batterien weist eine Ruhespannung deutlich unter etwa 12,0 V auf einen sehr niedrigen Ladezustand hin. Bei 12V-LiFePO4-Batterien kann die technische Unterspannungsgrenze je nach Modell ungefähr bei 10 V liegen; im normalen Betrieb sollte das BMS jedoch nicht regelmäßig bis zu dieser Schutzgrenze entladen werden.
Fazit: Batterie-Ladezustand anhand der Spannung einschätzen
Eine Ladezustand-Tabelle bietet eine einfache Möglichkeit, den Ladezustand einer Batterie anhand ihrer Spannung grob einzuschätzen. Entscheidend ist dabei, die passenden Spannungswerte für den jeweiligen Batterietyp zu verwenden und möglichst die Ruhespannung zu messen. LiFePO4-, AGM- und Gel-Batterien unterscheiden sich deutlich in ihrem Spannungsverlauf, weshalb ihre Werte nicht direkt miteinander verglichen werden sollten.
Regelmäßige Spannungsmessungen können helfen, einen niedrigen Ladezustand oder ungewöhnliche Spannungswerte frühzeitig zu erkennen und die Batterie entsprechend zu laden oder zu überprüfen. Besonders bei LiFePO4-Batterien sollte die Spannung jedoch nur als Orientierung dienen; für eine genauere SOC-Anzeige sind ein BMS oder ein Batterie-Monitor besser geeignet.
